[건설안전기사] 콘크리트 타설장비의 사업주 준수사항_호스, 전선, 지반

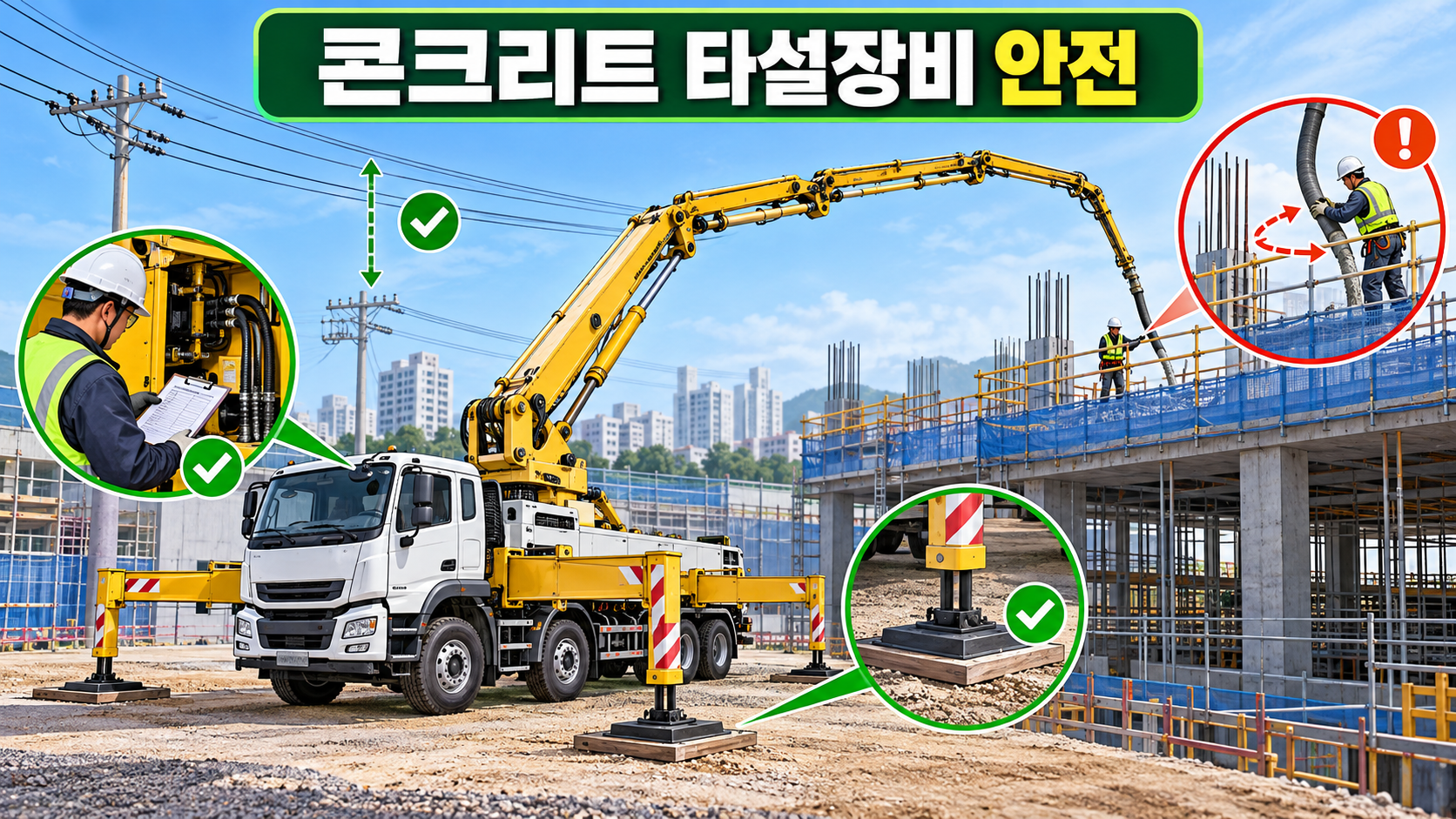

콘크리트 펌프카가 붐을 펼치고 호스를 통해 콘크리트를 보내는 모습은 건설현장에서 자주 볼 수 있습니다. 장비의 역할은 단순해 보입니다. 콘크리트를 필요한 위치까지 보내면 됩니다.

하지만 시험 답안에는 호스의 요동, 주변 전선, 지반 침하, 아웃트리거 손상처럼 서로 달라 보이는 위험이 함께 등장합니다. 이 항목들은 외워야 할 문장이라기보다, 압력을 받는 호스·길게 펼쳐지는 붐·한정된 지점으로 장비를 받치는 아웃트리거라는 장비 구조에서 나온 위험입니다.



이번 글에서는 2024년 3회 작업형 문제를 출발점으로 콘크리트 플레이싱 붐, 콘크리트 분배기, 콘크리트 펌프카가 무엇인지 알아보고, 각 답안이 어떤 사고를 막기 위한 것인지 살펴보겠습니다.





기출문제



콘크리트 타설작업을 하기 위하여 콘크리트 플레이싱 붐, 콘크리트 분배기, 콘크리트 펌프카 등 콘크리트 타설장비를 사용하는 경우 사업주의 준수사항을 2가지만 쓰시오.



우선 답안 2가지

• 작업을 시작하기 전에 콘크리트 타설장비를 점검하고, 이상을 발견하면 즉시 보수할 것
• 건축물의 난간 등에서 작업하는 근로자가 호스의 요동·선회로 추락할 위험을 방지하기 위하여 안전난간 설치 등 필요한 조치를 할 것

추가 답안 후보

• 붐을 조정하는 경우 주변 전선 등에 의한 위험을 예방하기 위한 적절한 조치를 할 것
• 지반 침하나 아웃트리거 등 지지구조물의 손상으로 장비가 넘어질 우려가 있으면 전도방지조치를 할 것

이 네 항목은 「산업안전보건기준에 관한 규칙」 제335조에 함께 규정되어 있습니다. 법령 문장은 점검-호스-전선-전도 네 묶음으로 기억할 수 있습니다.









콘크리트 타설장비에 대해서



세 장비의 공통점은 펌프로 압송된 콘크리트를 배관과 호스를 통해 타설 위치까지 보낸다는 것입니다. 차이는 펌프와 붐이 어디에 설치되어 있고, 어떻게 타설 범위를 확보하는지에 있습니다.



콘크리트 펌프카

콘크리트 펌프와 관절식 붐을 차량에 탑재한 장비입니다. 현장에 도착하면 차체 옆으로 아웃트리거를 펼쳐 장비를 지지하고, 붐을 전개하여 콘크리트를 원하는 위치로 보냅니다.



차량 한 대에 펌프·붐·배관이 함께 있어 이동이 편리하지만, 긴 붐을 펼치므로 전선 접촉과 전도 위험을 함께 관리해야 합니다.



콘크리트 플레이싱 붐

고층 콘크리트 구조물에서 펌프로 압송된 콘크리트를 마스트에 설치된 붐으로 원하는 위치에 타설하는 장비입니다. 지상 펌프에서 올라온 콘크리트가 수직 배관을 거쳐 붐과 선단 호스로 이동합니다.



펌프카가 차량과 함께 이동하는 장비라면, 플레이싱 붐은 고층 구조물의 시공 위치에 설치하여 넓은 층을 타설하는 방식으로 이해하면 쉽습니다. 현행 콘크리트공사 표준안전 작업지침은 플레이싱 붐 사용 시 배관의 노후 상태와 주요 구조부의 이탈 위험을 확인하도록 정하고 있습니다.





콘크리트 분배기

펌프에서 배관으로 보내온 콘크리트를 타설 구역에 나누어 보내는 장비입니다. 작업 위치에 설치한 회전식 붐이나 분배 배관을 움직여 한 지점에만 콘크리트가 쌓이지 않도록 여러 위치로 공급합니다.



펌프카처럼 반드시 차량에 탑재되는 장비는 아닙니다. 구조물이나 작업면 위에 설치되는 경우에는 장비의 실제 하중과 설치 위치가 거푸집·동바리에 미치는 영향도 확인해야 합니다.





장비	구분	대표 확인 사항
콘크리트 펌프카	차량에 펌프와 붐이 함께 있음	아웃트리거·지반·전선
콘크리트 플레이싱 붐	고층 구조물의 마스트에 붐을 설치	배관 노후·구조부 이탈
콘크리트 분배기	압송된 콘크리트를 작업면에 분배	적재하중·설치부 안전성







호스가 요동하면 왜 추락할까요?

선단 호스 안에서는 콘크리트가 압력을 받아 이동합니다. 펌프를 가동하거나 멈출 때, 붐을 선회할 때, 호스의 방향을 바꿀 때에는 호스가 갑자기 흔들릴 수 있습니다. 막힘이 해소되거나 압송 상태가 변할 때도 예상하지 못한 움직임이 나타날 수 있습니다.

따라서 호스의 요동에는 두 가지 위험이 겹칩니다.

1. 요동하는 호스에 근로자가 직접 맞을 수 있습니다.
2. 난간이나 슬래브 단부에서 호스를 잡던 근로자가 충격을 받거나 균형을 잃어 아래로 떨어질 수 있습니다.

즉, 사용자가 생각한 “호스에 맞을 수 있기 때문인가?”는 맞습니다. 다만 시험 문장은 그 다음 단계인 맞거나 밀림 → 균형 상실 → 추락까지 보고 있습니다. 안전난간·추락방호망·안전대 등 단부의 추락방지조치가 필요한 이유입니다. 안전보건공단 자료도 요동하는 선단 호스에 맞는 사고와 단부에서 떨어지는 사고를 별도의 위험으로 제시합니다.







주변 전선은 높은 곳에서 타설하기 때문에 위험할까요?



고층 타설에서 플레이싱 붐을 사용하는 것은 맞지만, 전선 위험의 핵심이 단순히 높이에만 있는 것은 아닙니다.

핵심은 긴 붐의 작업반경입니다.



펌프카나 플레이싱 붐은 콘크리트를 멀리 보내기 위해 붐을 위쪽과 옆쪽으로 길게 펼치고 선회합니다. 작업자가 지상에서 보기에 충분히 떨어져 있다고 생각해도 붐 끝이나 배관의 이동 경로가 가공전선과 가까워질 수 있습니다.



금속제 붐이나 배관이 전선에 접촉하거나 위험거리 안으로 접근하면 장비와 연결부가 충전되어 작업자에게 감전 위험을 줄 수 있습니다. 따라서 주변 전선 위험 예방은 다음 흐름으로 이해할 수 있습니다.



긴 붐 전개·선회
→ 작업반경이 가공전선과 겹침
→ 접촉 또는 과도한 접근
→ 장비를 통한 감전 위험



작업 전 가공전선과 지장물의 위치를 확인하고, 이격거리를 확보하며, 필요한 경우 방호조치를 한 뒤 붐의 이동경로를 정해야 합니다.





지반 침하는 타설 충격하중 때문에 생길까요?



이 부분은 구분해서 볼 필요가 있습니다. 거푸집과 동바리에는 콘크리트 타설에 따른 중량·측압·작업하중과 충격의 영향이 중요합니다. 그러나 펌프카가 넘어지는 문제에서 말하는 지반 침하의 직접적인 핵심은 아웃트리거 지지점 아래 지반의 지지력 부족입니다.

펌프카는 긴 붐을 펼치면 차체에 큰 전도 모멘트가 발생합니다. 이를 막기 위해 아웃트리거를 펼치지만, 장비의 무게와 붐에서 전달되는 힘이 비교적 좁은 받침면에 집중됩니다. 지반이 연약하거나 다짐이 부족하거나, 굴착부·지하매설물·공동에 가까우면 아웃트리거 아래가 내려앉을 수 있습니다.



한쪽 지지점이 조금만 침하해도 장비는 기울고, 길게 펼쳐진 붐 끝에서는 그 변화가 크게 나타납니다. 펌프 작동과 붐 자세 변화에 따른 동적 영향이 위험을 키울 수는 있지만, 이 조항을 콘크리트가 떨어질 때 생기는 충격하중 때문에 지반이 침하한다고 이해하는 것은 핵심에서 벗어납니다.



안전보건공단의 실제 재해사례에서도 아웃트리거 설치 지반의 지내력 부족으로 지반이 침하하고 펌프카가 넘어져 붐대가 근로자를 덮친 사고를 제시합니다.



지반 지지력 부족
→ 아웃트리거 침하
→ 차체 기울어짐
→ 붐 급강하 또는 장비 전도
→ 근로자 맞음·깔림





따라서 작업 전 지형과 지반상태를 확인하고, 연약지반에는 충분한 크기의 받침판이나 철판 등으로 하중을 분산하며, 굴착부 가장자리나 지하 공동이 의심되는 곳을 피해야 합니다. 아웃트리거 자체의 손상과 설치 상태도 함께 확인합니다.



---



답안과 위험의 관계



법령상 조치	막으려는 위험	사고의 흐름
작업 전 점검·이상 시 보수	배관 이탈, 장비 결함	결함 방치 → 파손·콘크리트 분출·부재 낙하
호스 요동 시 추락방지	맞음과 떨어짐	호스 충격 → 균형 상실 → 단부 추락
붐 조정 시 전선 위험 예방	감전	붐 선회 → 전선 접촉·접근 → 장비 충전
지반·아웃트리거 전도방지	넘어짐·맞음·깔림	지지점 침하·손상 → 장비 기울어짐 → 붐 전도



이렇게 보면 네 문장은 서로 독립된 암기 항목이 아닙니다. 장비를 사용하기 전에는 결함을 확인하고, 작업 중에는 호스의 끝, 붐이 움직이는 공간, 장비를 받치는 바닥을 차례로 살피는 구조입니다.







문제에서 두 가지만 요구한다면 가장 짧은 답만 찾기보다 정확하게 쓸 수 있는 두 문장을 고르는 것이 좋습니다. 현재 노트에서는 다음 두 항목을 우선 답안으로 잡았습니다.

1. 작업 시작 전 타설장비를 점검하고 이상 발견 시 즉시 보수할 것
2. 호스의 요동·선회에 의한 근로자의 추락을 방지하기 위하여 안전난간 설치 등 필요한 조치를 할 것

나머지 두 항목도 출제 보기나 영상 장면에 따라 바로 바꿔 쓸 수 있어야 합니다.

• 붐과 가공전선이 함께 보이면: 주변 전선 위험 예방
• 아웃트리거와 연약지반이 보이면: 지반 침하·지지구조물 손상에 따른 전도 방지



정리



콘크리트 펌프카는 차량에 펌프와 붐이 결합된 장비이고, 플레이싱 붐은 고층 구조물의 마스트에 설치한 붐으로 콘크리트를 분배합니다. 콘크리트 분배기는 압송된 콘크리트를 작업면의 여러 위치로 나누어 보내는 장비입니다.

안전조치는 장비 구조를 따라 이해할 수 있습니다.



장비는 점검하고, 호스에서는 떨어짐을 막고, 붐은 전선을 피하고, 아웃트리거 아래 지반은 꺼지지 않게 합니다.



시험에서는 점검-호스-전선-전도 순서로 기억하면 문장을 다시 구성하기 쉽습니다.
