[건설안전기사] 록볼트와 TBM 터널공사, 작업형 기출로 이해하기



터널공사 영상에서 자주 만날 수 있는 두 대상이 록볼트와 TBM입니다. 이름만 보면 낯설지만 역할을 나누면 간단합니다.



TBM은 터널을 굴착하는 기계이고, 록볼트는 굴착 후 주변 암반을 안정시키는 지보재입니다.

2018년 1회 작업형 문제를 보면서 두 개념을 함께 살펴보겠습니다.





기출문제1. 록볼트의 역할

"동영상은 록볼트(Rock Bolt) 설치 작업을 하고 있는 터널 공사현장이다. 이러한 록볼트의 역할을 3가지만 쓰시오."





답안



다음 중 3가지를 작성합니다.

• 암괴의 지보기능: 암괴를 지지하여 낙반을 방지하는 기능
• Beam 형성효과: 층상의 암반을 하나의 보처럼 함께 작용하게 하는 효과
• Arch 형성효과: 주변 암반이 일체로 작용하게 하는 효과
• 지반의 봉합효과
• 내압효과

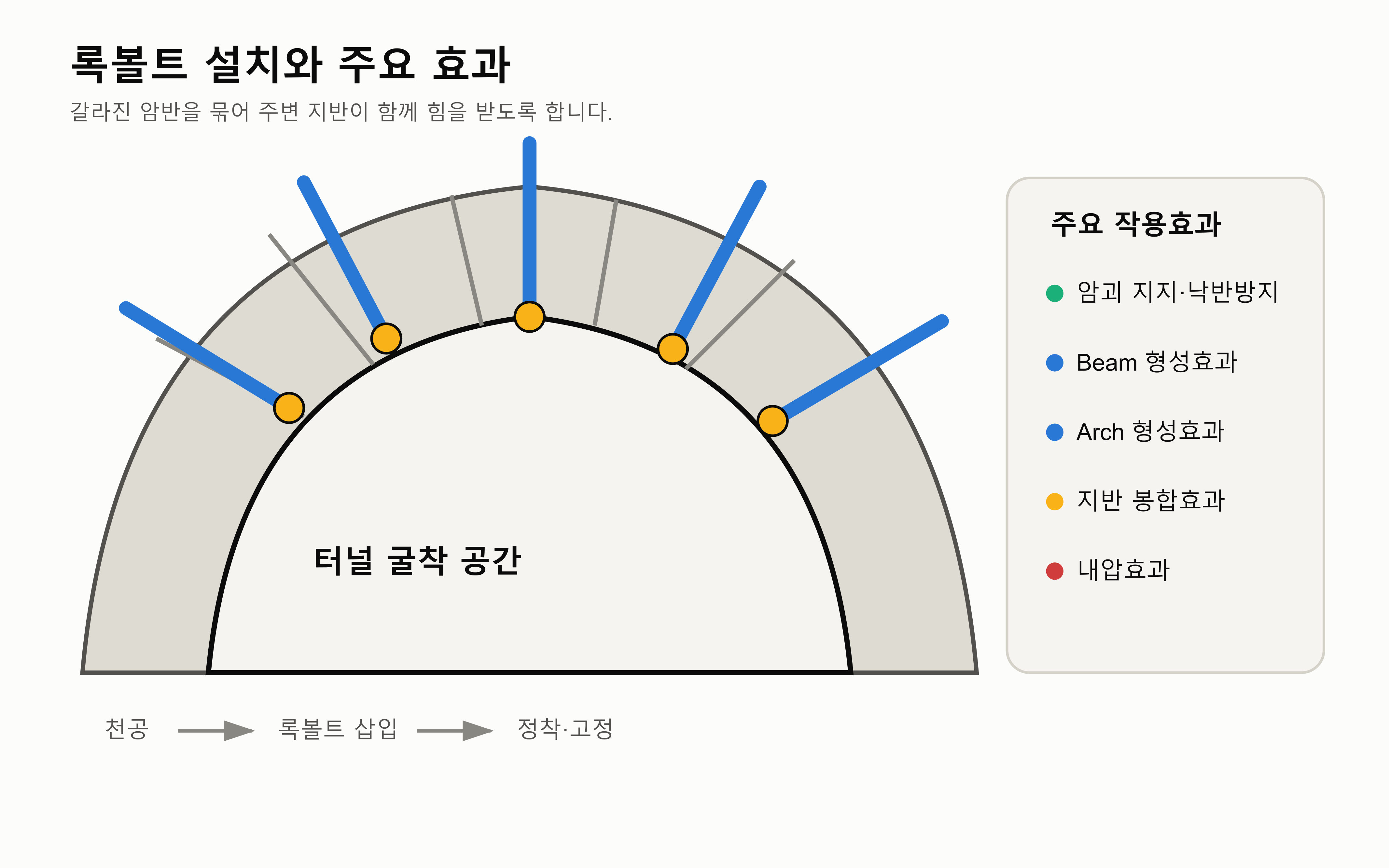

록볼트란?



록볼트는 터널을 굴착한 뒤 암반에 구멍을 뚫고 삽입·정착하는 긴 봉 형태의 지보재입니다. 갈라진 암반을 서로 묶어 암괴가 떨어지는 것을 막고, 주변 암반이 하나의 구조처럼 힘을 나누어 받도록 돕습니다.



설치 흐름은 보통 천공 → 록볼트 삽입 → 정착 및 고정으로 이해할 수 있습니다. 정착 방식은 지반 상태, 용수, 사용 목적과 시공성을 고려하여 정합니다.



록볼트의 역할은 지지-보-아치-봉합-내압으로 묶으면 정리하기 쉽습니다.







기출문제2. TBM과 터널 굴착 작업계획



동영상은 굴착기계로 터널을 굴착하고 작업한 흙을 버리는 장면을 보여준다. 다음 사항을 쓰시오.
1) 굴착기계의 명칭
2) 터널 굴착작업 시 작업계획에 포함하여야 할 사항 3가지

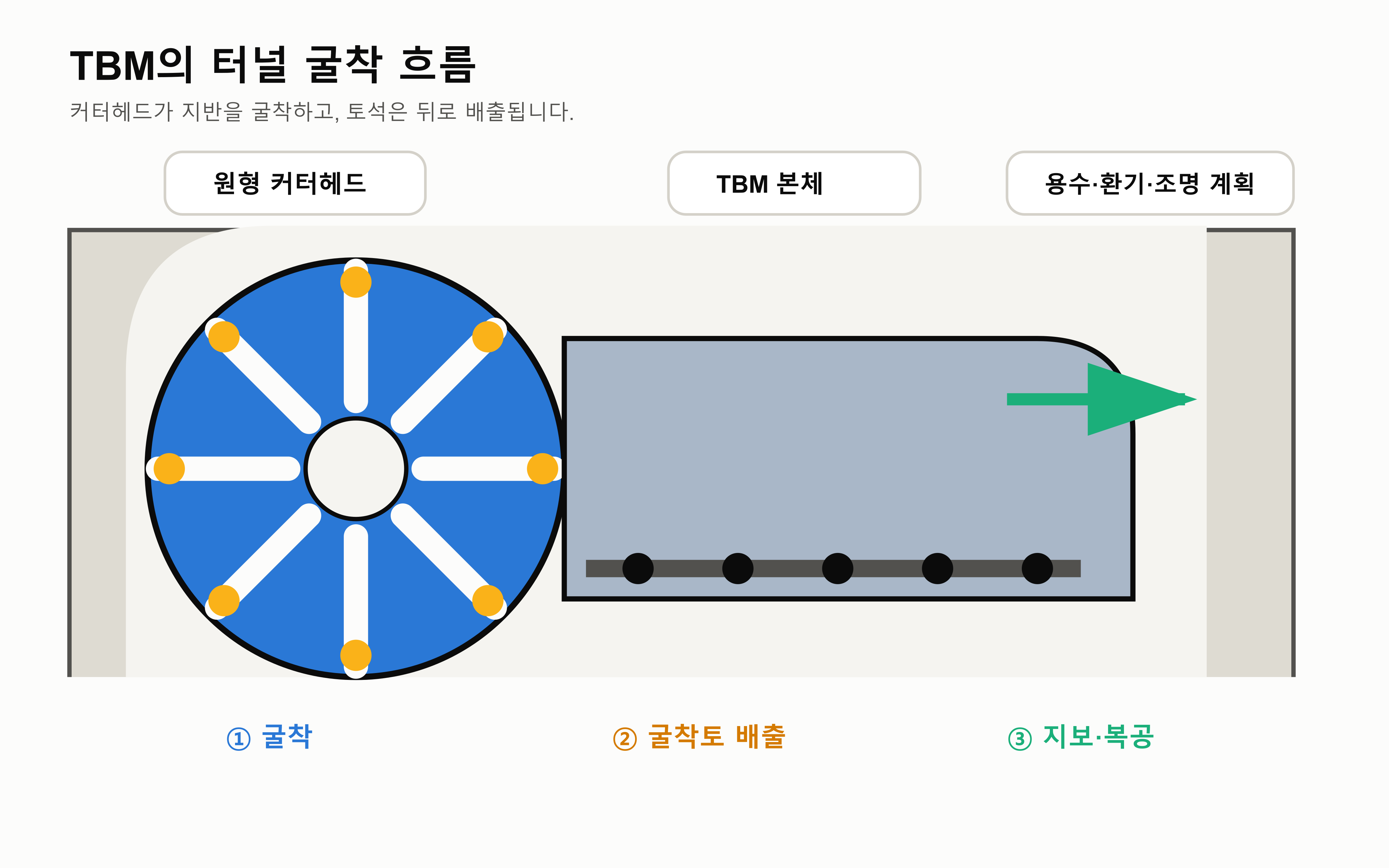

AI로 생성한 이미지이며 원형 커터헤드는 단면을 나타냅니다.

답안



1. 명칭: TBM(Tunnel Boring Machine)



2. 작업계획 포함사항

• 굴착의 방법
• 터널 지보공 및 복공의 시공방법과 용수의 처리방법
• 환기 또는 조명시설을 설치할 때에는 그 방법





TBM(Tunnel Boring Machine)이란?



TBM은 앞쪽의 원형 커터헤드를 회전시켜 암반이나 지반을 굴착하는 터널 굴착기입니다. 굴착된 토석은 기계 내부의 운반장치를 거쳐 뒤쪽으로 배출됩니다. TBM의 종류와 현장 조건에 따라 굴착과 함께 지보·복공 작업이 이어집니다.



작업형 영상에서는 회전하는 원형 굴착면, 길게 이어진 원통형 본체, 굴착토를 뒤로 보내는 과정이 중요한 판별 단서가 됩니다. 문제의 작업계획은 기계 이름만 묻는 데서 끝나지 않고 굴착방법, 지보·복공과 용수처리, 환기·조명까지 함께 확인합니다.





정리



구분	TBM	록볼트
주된 역할	터널 굴착	굴착한 주변 암반의 안정
눈에 보이는 형태	원형 커터헤드와 긴 기계 본체	암반 안으로 삽입되는 긴 봉
연결해서 볼 내용	굴착토 배출, 지보·복공, 용수, 환기·조명	낙반방지, Beam·Arch·봉합·내압효과



TBM이 앞으로 나아가며 터널을 만들면, 록볼트는 그 뒤에서 암반이 안정적으로 버틸 수 있도록 돕습니다. 작업형에서는 영상 속 기계나 작업을 먼저 알아보고, 각각의 역할과 안전계획을 연결하는 방식으로 정리하면 좋겠습니다.
